SL-G- Series

PUNTATORI LASER INDUSTRIALI

Laser ad alta visibilità e di piccole dimensioni per la proiezione ottica Linee, Punti, Croci e Cerchi

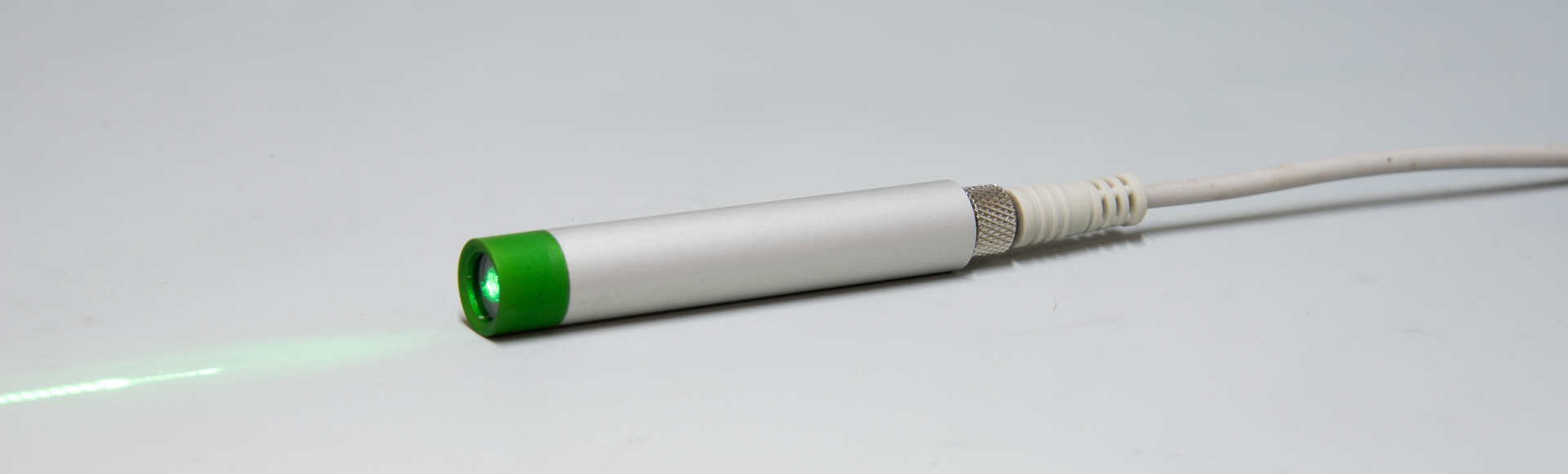

serie-sl-v

SL-G- Series

Laser ad alta visibilità e di piccole dimensioni per la proiezione ottica Linee, Punti, Croci e Cerchi

I laser della serie SL Green sono stati progettati e realizzati per soddisfare le esigenze dei nostri Clienti nei più svariati settori industriali grazie alla grande flessibilità costruttiva e di proiezione ottica (Linee, Punti, Croci, Cerchi).

Sono la soluzione più efficiente ed economica per qualsiasi tipo di applicazione nel settore del legno, tessile, robotico, alimentare, automobilistico dove le condizioni di elevata luminosità e spazi ridotti non consentono l’utilizzo dei modelli standard.

Il corpo in alluminio anodizzato, oltre ad essere altamente resistente a qualsiasi tipo di shock, garantisce una protezione assoluta per il diodo laser. La serie SL Green è disponibile con diversi tipi di alimentazione che la rendono utilizzabile in tutte le reti a bassa tensione. L’ottica di precisione può essere fornita con focale fissa o variabile (manualmente) per una perfetta messa a fuoco.

FACILE DA INSTALLARE

PROTEZIONE IP67

RESISTENTE ALLO SHOCK (IK10)

POTENZA LASER 10mW

NO POLARITA'

Dati tecnici

Proiezione: Linee, Punti, Cerchi e Croci

Water and dust-proof: IP54

Shock-resistant: IK10

Angoli di apertura disponibili per linee: 30°, 40°, 60°, 90°(standard)

Angoli di apertura per croci: 15°,45°

Focale: fissa a specifica del Cliente

Tipologia Laser: diodo

Lunghezza d’onda: 530 nm

Colore: Verde

Divergenza: 0,5mrad

Potenza laser disponibile: da 3 a 10mW

Classe: 1, 2M

Vita del diodo: 25.000 h

Voltaggio DC: 12/24 Vdc-5Vdc

Voltaggio AC: 12/24Vac

Reverse polarity protection: SI

Consumo: < 100 mA

Connettore: M8/M 3 pin

Cavo diretto: SI a specifica del cliente (mm)

Corpo: Alluminio Anodizzato

Water-Dust protection: IP54

Shock resistant: IK10

Dimensioni: Lunghezza 40-50-60-70 mm X Ø 11-12-13-14 mm

Peso: 40 gr.

Condizioni operative: –10°C … +40°C – < 95% UR

Configurazioni disponibili

LASER LINEA

Potenza Laser Modello Laser Safety Class Lunghezza linea *90°
3mW 3SL-G-Line 1 Fino a 2mt
5mW 5SL-G-Line 1 Fino a 4mt
10mW 10SL-G-Line 1 Fino a 6mt

LASER a PUNTO

Potenza Laser Model Laser Safety Class
3mW 3SL-G-Point 1
5mW 5SL-G-Point 1
10mW 10SL-G-Point 2

LASER a CROCE

Potenza Laser Modello Laser Safety Class Dimensioni Croce a 1 mt – *15°
3mW 3SL-G-Cross 1 150 X 150 mm
5mW 5SL-G-Cross 1 150 X 150 mm
10mW 10SL-G-Cross 2 150 X 150 mm

*Misure con ottica standard. La lunghezza della linea dipende dalla luce ambientale, dalla distanza focale e dall’angolo di proiezione.

Accessori per SL-G- Series

supporto-rb13
SUPPORTO RB-13
supporto-mba13
SUPPORTO MBA-13
mba20
SUPPORTO MBB-13
supporto-mbpvc13
SUPPORTO MBL-13
cavo-24dv-m12
CAVO CV5-24-M8-90
cavo-24dc-m8
CAVO CV10-24-M8-90
cavo-24dc-m8
CAVO CV5-220-M8-90
cavo-24dv-m12
CAVO CV10-220-M8-90

Downloads

SL-G- Series CATALOGO

scarica il catalogo del prodotto SL-G- Series
